Linha Imersonic

Linha de Caixas de Transdutores Submersíveis - CTA do Brasil

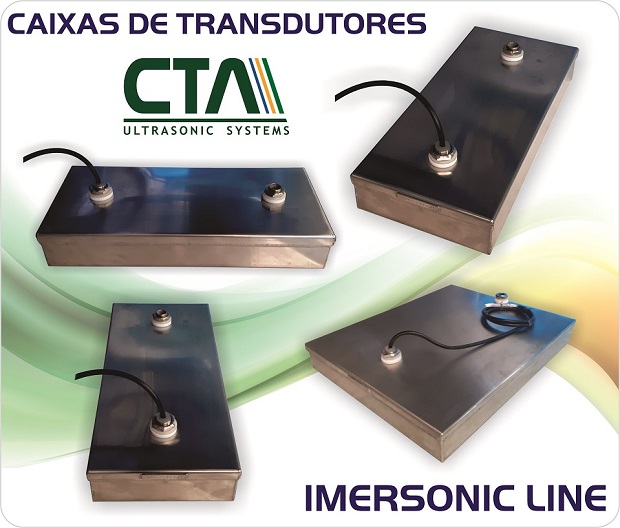

Caixa de transdutores Ultrassônicos Submersos



Linha IT Imersible Transducers CTA
Linha IT com Conexao Traseira (CT) ou saída com Tubulação Rígida (TR)
Construídas em aço INOX 316L.
Frequências de operação: 25, 33 ou 40 kHz.
Transdutores de fabricação própria da CTA.
Soldadas por processo TIG de última geração.
Caixas de Transdutores seladas, testadas através de liquido penetrante.
A Linha IT de Transdutores Submersos da CTA do Brasil proporciona a aplicação da Limpeza por Ultrassom em Tanques de Processos já existentes, ou em Tanques novos.
A instalação das Caixas de Transdutores pode ser feita nas paredes laterais ou no fundo dos Tanques.
Geralmente são utilizadas em Linhas de Galvanoplastia, Zincagem, Fosfatização ou em Tanques de Desengraxe
de um modo geral.
A Frequência de operação do Ultrassom é determinada em função do tipo de sujidade das pecas, do tipo de material das pecas e do grau de exigência do processo, podendo ocorrer a necessidade de se ter mais de um tipo de frequência para se atingir o objetivo.

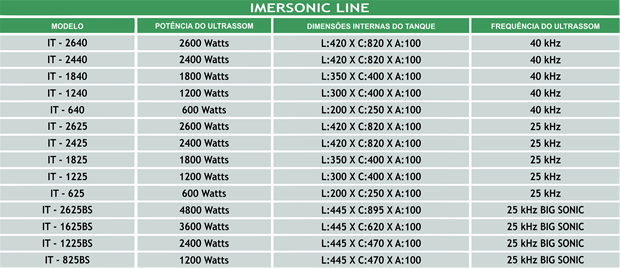

Além das configurações dispostas na tabela a CTA fabrica Caixas de Transdutores de qualquer dimensional, customizadas de acordo com as necessidades do projeto e do cliente.
As Caixas de Transdutores trabalham em conjunto com os Geradores de Ultrassom da CTA do Brasil que podem ser configurados com Frequências e Potências variadas.

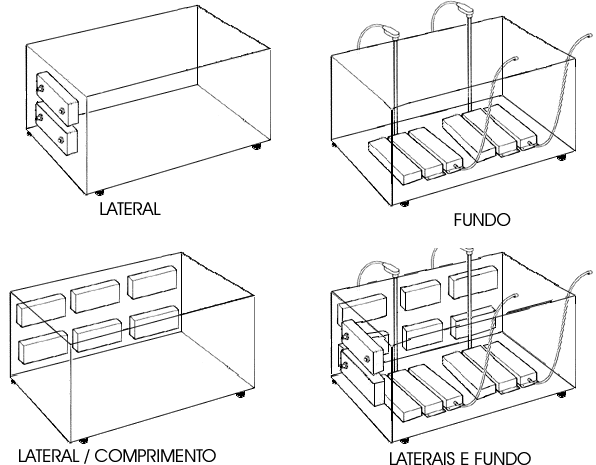

Configurações de Instalação das Caixas de Transdutores Submersíveis da CTA do Brasil

Geradores de Ultrassom CTA do Brasil

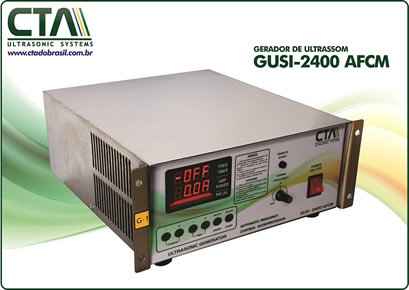

Gerador de Ultrassom GUSI-2400 AFCM
Gerador de Ultrassom GUSI-1200 AFCM
Frequências de operação: 25, 33 ou 40 Khz.
Formações modulares em Racks montadas em Painéis elétricos IP54
Controle de potência do Ultrassom microprocessado e ajustável de 40 a 100%;
SWEEP CONTROL = recurso que potencializa e homogeniza a limpeza por sistema
de varredura de freqüência eliminando assim as zonas mortas de cavitação;
TUNING FREQUENCY = recurso que permite um ajuste fino da frequência do Ultrassom para + ou – 1000 Hz;
IGBT POWER: etapa de potência com IGBT;
REMOTE CONTROL = recurso que permite acionamento remoto do ultrassom via CLP;
FUNCTION DISPLAY = display com funções "operacionais" e "modo de teste" com indicação de Tempo,
Corrente, Freqüência e ON/OFF;
OVERLOAD PROTECTIONS = proteção contra sobre corrente, tensão e temperatura;
AFCM = controle automático de freqüência microprocessado.
